オブジェクトスクリーン(screen.x)の作り方

備考録的なものになります。

他にもやり方あるのかもしれないし、ないのかもしれない…ので、その辺はご了承ください。

スクリーンに表示する画像を鏡面で表示する場合は、作業に入る前に、プラグインを用意しておきます。

*どるる式UVエディタ https://www.nicovideo.jp/watch/sm21640804





01.製作するスクリーンの比率と同じ比率のscreen.bmpファイルを作る。

  今回は、GIMPで1200×600の白の画像を作り、不透明度10にして出力しました。



02.PmxEditorを起動し、PmxView画面の編集(E)→簡易プリミティブ追加を選択。

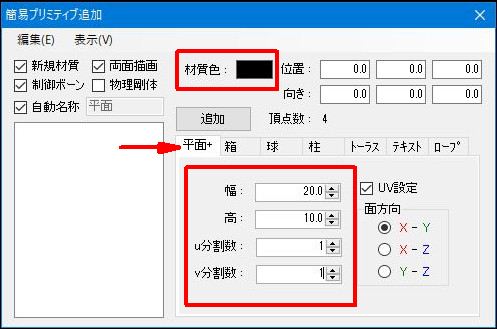

03.簡易プリミティブ追加画面の材質色を黒に変更。

  平面+のタブを開き、幅、高さ、分割数を入力する。

  *幅、高さは作りたいサイズで設定してください。

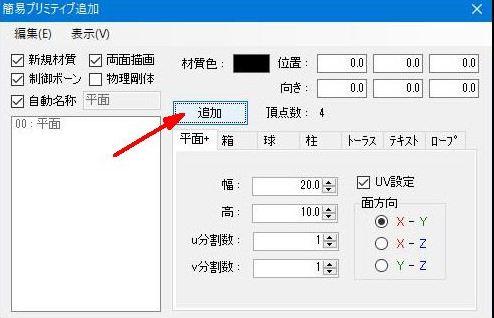

04.追加ボタンを押すと、左の枠内に00:平面が追加されます。

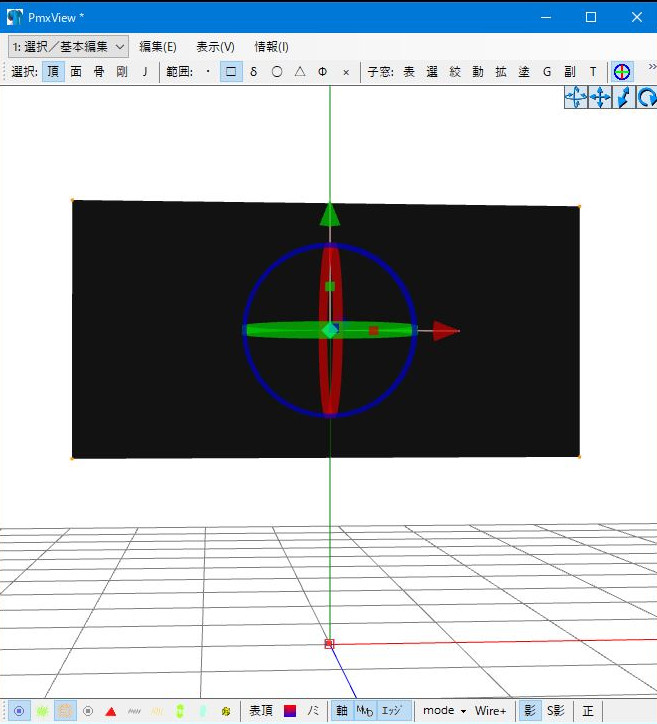

  PmxView画面のほうにも、黒い板が追加されるのを確認したら、簡易プリミティブ

  追加画面の右上の×で画面を閉じます。

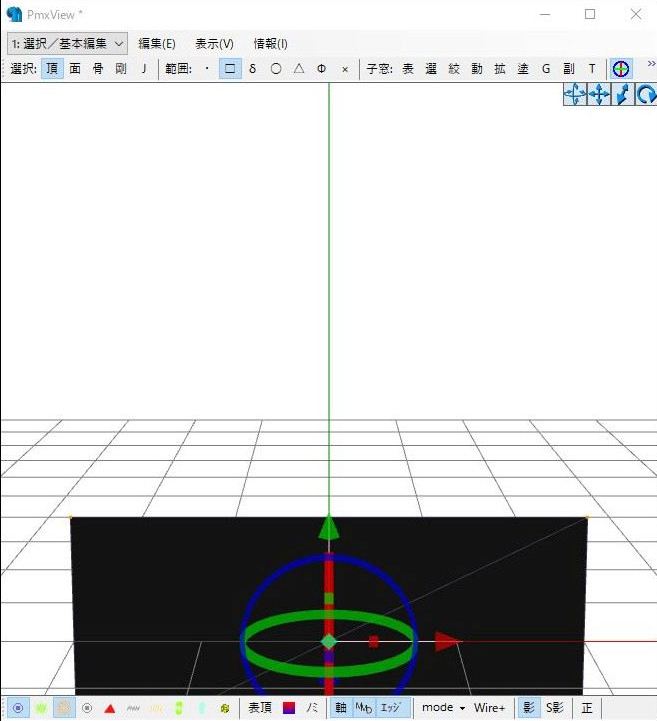

05.作業しにくいので、ちょっと追加した材質を上に移動させておきます。

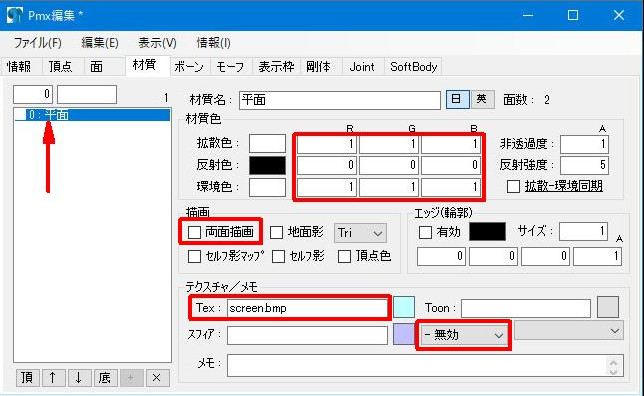

06.Pmx編集画面に戻り、材質タブをクリックし、左側にある枠内の0:平面を選択。

  拡散色、環境色の数値を1にし、両面描画のチェックボックスを外す。

  テクスチャのTex欄に screen.bmp と入力し、スフィアは無効にします。



07.この時点で一度保存します。(pmx形式でOK)

  この作業は、UVエディタを使うために行います。保存してないとエラーが出るので

  そのためです。



08.普通にscreen.xを使用する場合は、23まで飛んで下さい。

  この後は、スクリーン上に表示する画像を鏡面状態にする作業になります。



09.Pmx編集画面の編集(E)→プラグイン(P)→User→UVエディタを選択。

  UVエディタを起動します。



10.開いたUVエディタ画面の右上の材質のプルダウンメニューで、鏡面表示したい

  材質を選びます。



11.読み込み時に、材質が大きく表示されている場合は、マウスのスクロールボタンで

  表示を小さくします。

  *ここで線で表示される部分が正方形の場合は、横長のscreen.bmpファイルを

   用意してない場合になります。bmpファイルを用意してなくてもスクリーンは

   できますが、表示される比率が微妙におかしくなる可能性があります。

   (ちゃんと検証してないので、細かいとこは不明です・・・💧)

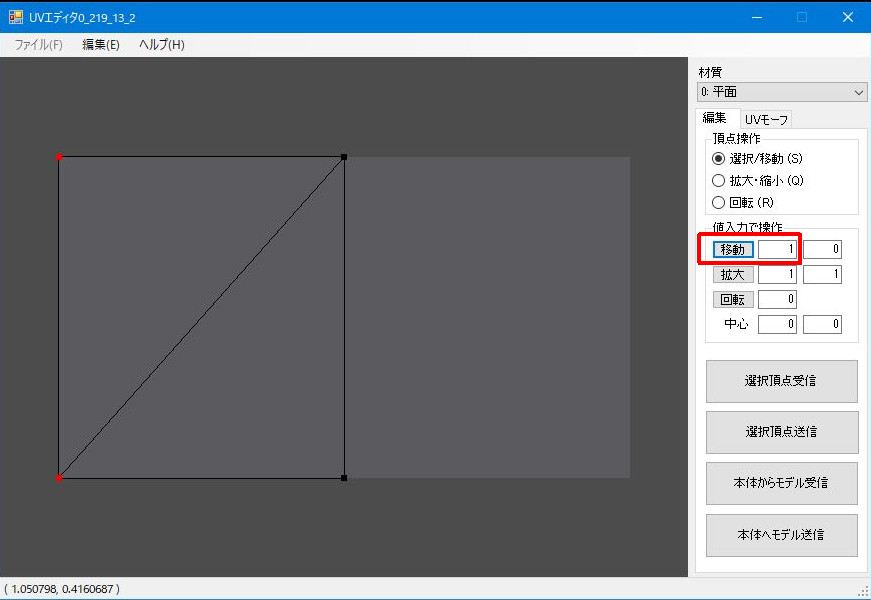

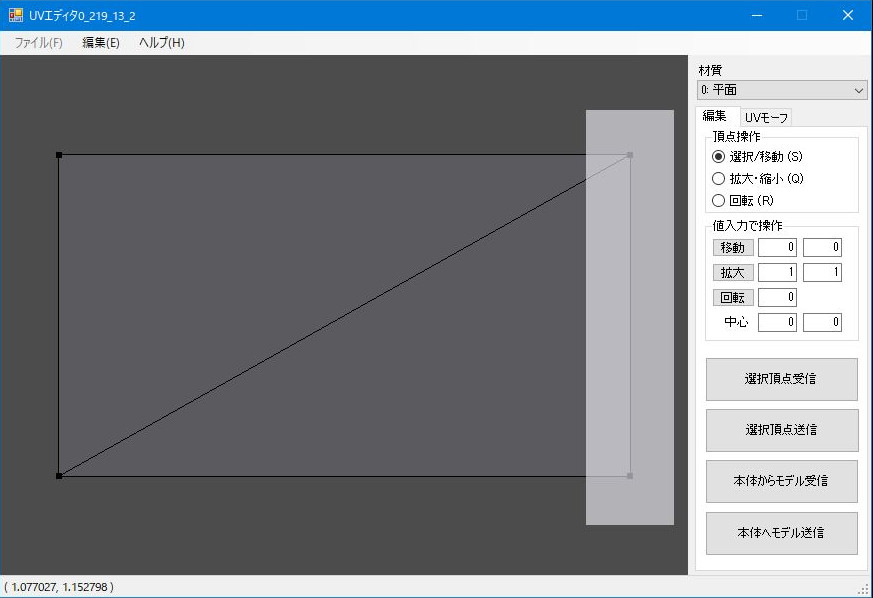

12.マウスの左クリックを押した状態で、右側の頂点を選択します。



13.左クリックを離すと赤く2点が表示されます。

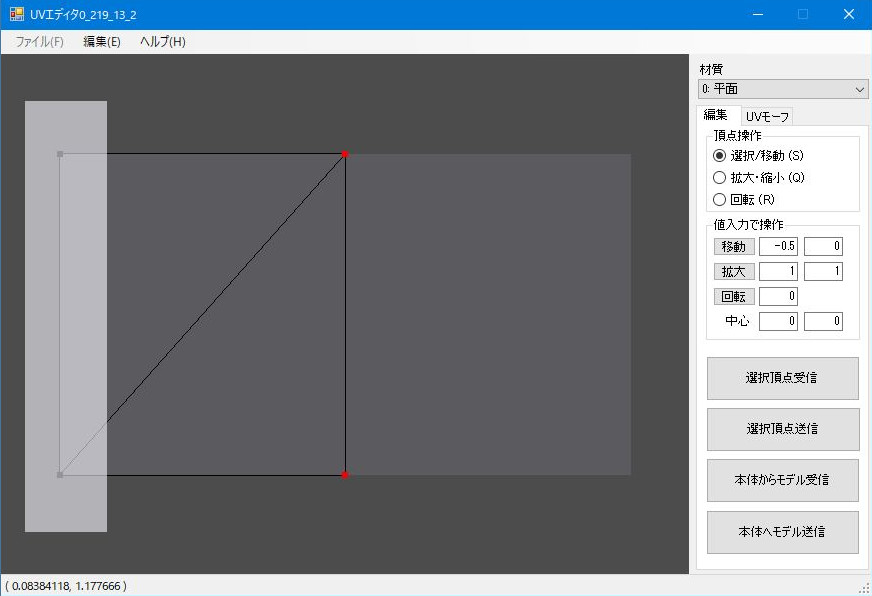

13.値入力で操作のところの移動の左側に-0.5を入力し、移動のボタンを押します。

  *ボタンを押してから、UVエディタが反応するまでちょっと時間がかかります。

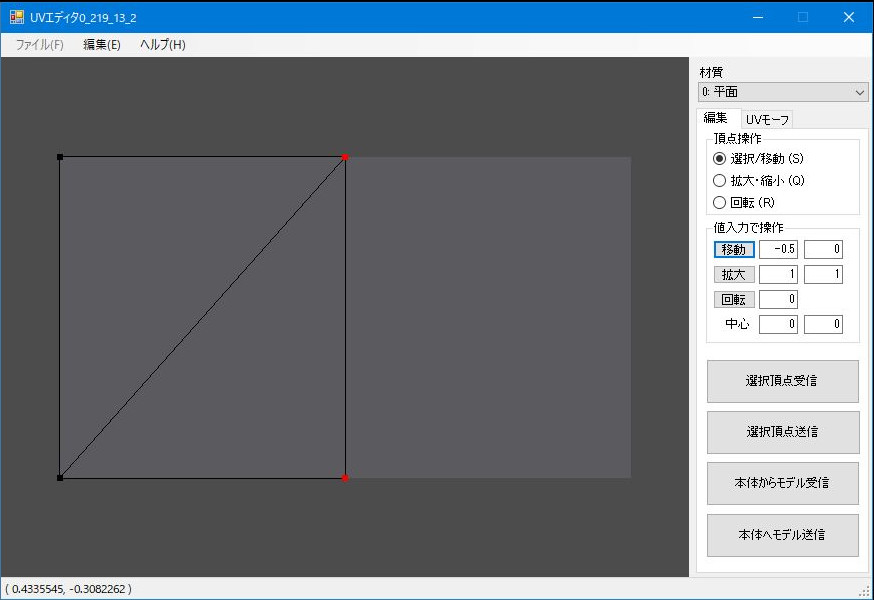

14.先程選択した頂点が左に移動します。



15.今度は左側の頂点を先程と同じように選択します。



16.左側の2つの頂点が選択されているのを確認したら、値入力で操作のところの

  移動の左側に1を入力し、移動のボタンを押します。



17.選択してあった左側の2つの頂点が右側に移動します。


18.今度は真ん中にある2つの頂点を先程と同じように選択します。



19.中央の2つの頂点が選択されているのを確認したら、値入力で操作のところの

  移動の左側に-0.5を入力し、移動のボタンを押します。



20.中央の2つの頂点が左に移動したのを確認します。

  *右の頂点を一気に左に移動してしまうと、もともとあった左側の頂点がどれだか

   わからなくなるので、2段階の手順を踏んでいます。





21.右下の本体へモデル送信ボタンを押し、UVエディタ画面に右上の×ボタンで

  画面を閉じます。

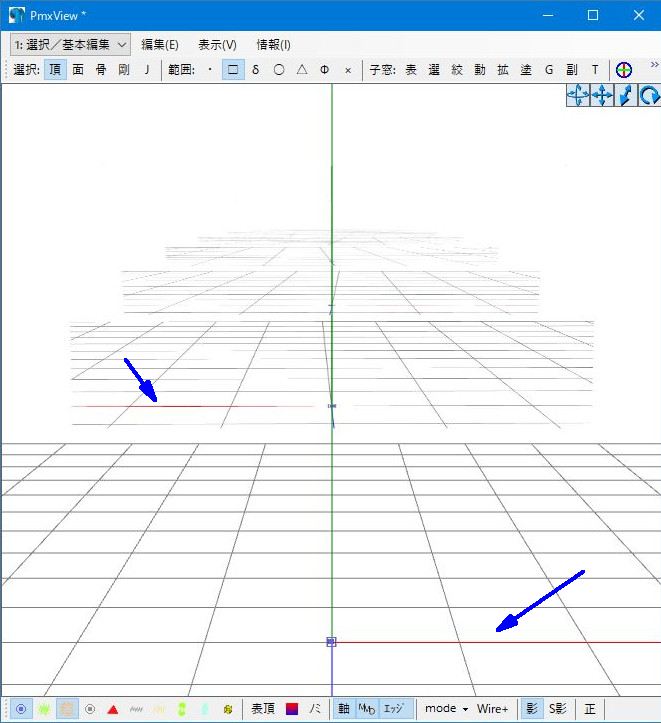

22.PmxView画面に戻ると、スクリーンに表示されている画像が鏡面化します。

  *画像内の下の赤いラインがスクリーン上で左側にあるのが確認できます。



23.xファイルとして出力するので、ファイル(F)→エクスポート(X)を選択します。



24.ファイル名をscreen.xと入力して保存ボタンを押します。



25.この画面が出ますが、そのままOKを押してください。

*xファイル保存後、PmxEditorを終了させようとすると、「保存しますか?」の

 ようなことを聞かれますが、xファイルをPmxEditorにいれても修正できますが

 なにかの確認用にpmxファイルを保存しておくというのもアリなのかなぁとも。

 まぁ、削除しても支障はないかと思います。

 どうするかは個々の判断でよいかと。

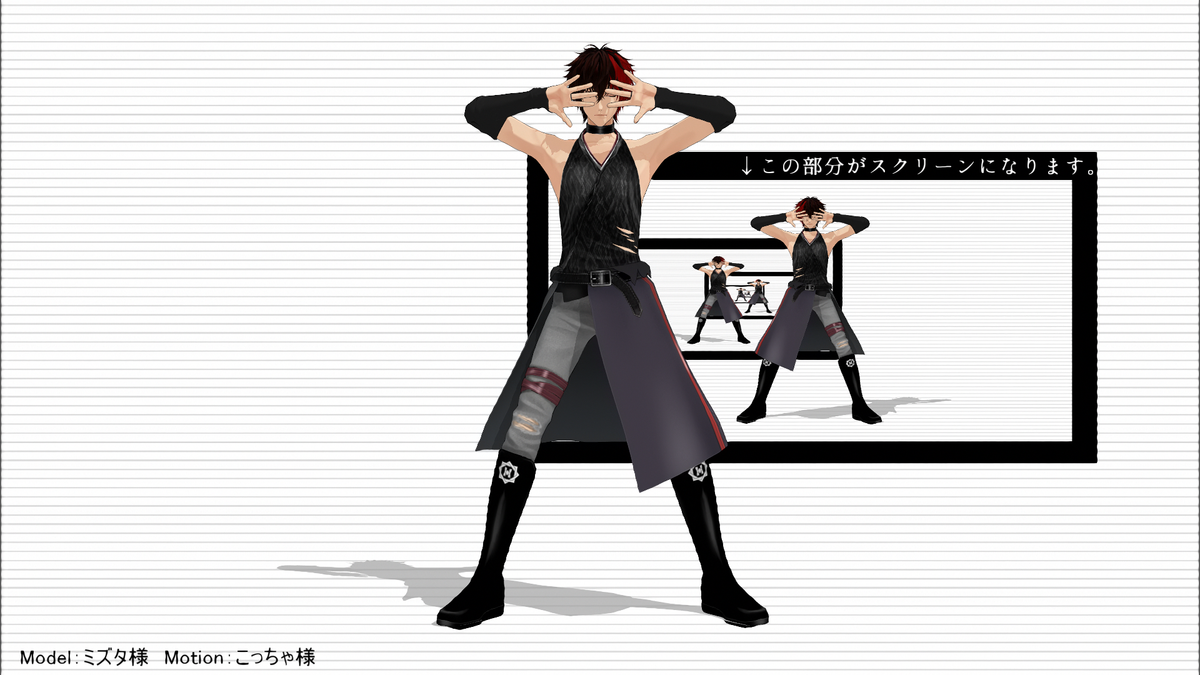

26.MMDに読み込むと、このような感じになります。





あとの作業としては、ステージに組み込む場合は、ステージのセンターボーンと

screenのセンターが同じ位置(0ポイント)にして、組み込みたい場所へ材質を

移動させ、xファイルを出力して使用するとかかなぁ…

ただあちらこちらに置きたいのであれば、MMDにscreen.xファイルを読み込み、

ダミーボーンに紐付けして移動させる等の手段があるかと思います。



screen.bmpファイルはなくても、screen.xファイルは動くようなのですが、画像の比率がおかしく表示される感じがあったので、できれば作ってUVをちゃんと展開しておいたほうがいいのかなぁとは思いました。



UVエディタでUVをいじれば、横向きや、上下逆とかいうのもできるんだろうなとは思うけど、まだ試してないのでなんとも…でも、これでいろいろとやれるかなぁ…



2022.06.22.

*2022.06.23. 一部の画像の差し替え、一部文章の追加
